鋼筋連接用全灌漿套筒是我公司研制的、專用于鋼筋混凝土預制構件之間受力及非受力鋼筋續接全灌漿套筒，其各項性能指標及構造要求均達到建筑工業行業標準《鋼筋連接用灌漿套筒》JG/T398-2012要求，具體如下。
球墨鑄鐵全灌漿套筒
1）材性指標
套筒材性指標滿足《鋼筋連接用灌漿套筒》JG/T398-2012要求：① 抗拉強度大于550MPa；② 伸長率大于5%；③ 球化率大于85%；④ 硬度(HBW)180～250。
2）構造及特點
① 套筒外觀呈中空圓柱狀，其長度、壁厚由精確計算確定，筒體輕巧、結實，使用過程中套筒本身不會發生異常損壞。
② 套筒內表面加工成倒錐面并設凸肋、擋卡等，構造獨特、科學，既方便現場施工操作，又能增加套筒和鋼筋的粘結力、握裹力和機械咬合力，確保接頭安全可靠。
③ 套筒采用模具制作，加工簡單、快捷，可大批量生產，性價比高，能滿足大規模生產需要。
3）規格型號
套筒品種齊全，規格多樣，可廣泛用于建筑、道路、橋梁等工程中Φ12～Φ40鋼筋的續接，可根據需要任意選用。常用套筒規格尺寸見表3.1.1～3.1.3。
普通型套筒
圖3.1.1 普通型全灌漿套筒示意圖
表3.1.1 普通型全灌漿套筒規格及主要尺寸一覽表
|
型號 |
連接鋼筋公稱直徑（mm） |
規格尺寸（mm） |
||||||
|
L |
L1 |
L2 |
L3 |
D |
D1 |
D2 |
||
|
GT4 12 |
12 |
250 |
120 |
110 |
20 |
44 |
25 |
16 |
|
GT4 14 |
14 |
280 |
135 |
125 |
20 |
46 |
25 |
16 |
|
GT4 16 |
16 |
310 |
150 |
140 |
20 |
48 |
25 |
16 |
|
GT4 18 |
18 |
350 |
170 |
160 |
20 |
50 |
25 |
16 |
|
GT4 20 |
20 |
370 |
180 |
170 |
20 |
52 |
25 |
16 |
|
GT4 22 |
22 |
410 |
200 |
190 |
20 |
54 |
25 |
16 |
|
GT4 25 |
25 |
450 |
220 |
210 |
20 |
58 |
25 |
16 |
|
GT4 28 |
28 |
505 |
250 |
235 |
20 |
62 |
25 |
16 |
|
GT4 32 |
32 |
570 |
280 |
270 |
20 |
66 |
25 |
16 |
|
GT4 36 |
36 |
630 |
310 |
300 |
20 |
74 |
25 |
16 |
|
GT4 40 |
40 |
700 |
345 |
335 |
20 |
82 |
25 |
16 |

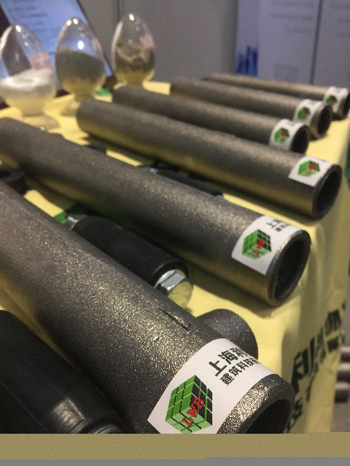

圖 3.1.2 不同規格普通型全灌漿套筒實物圖

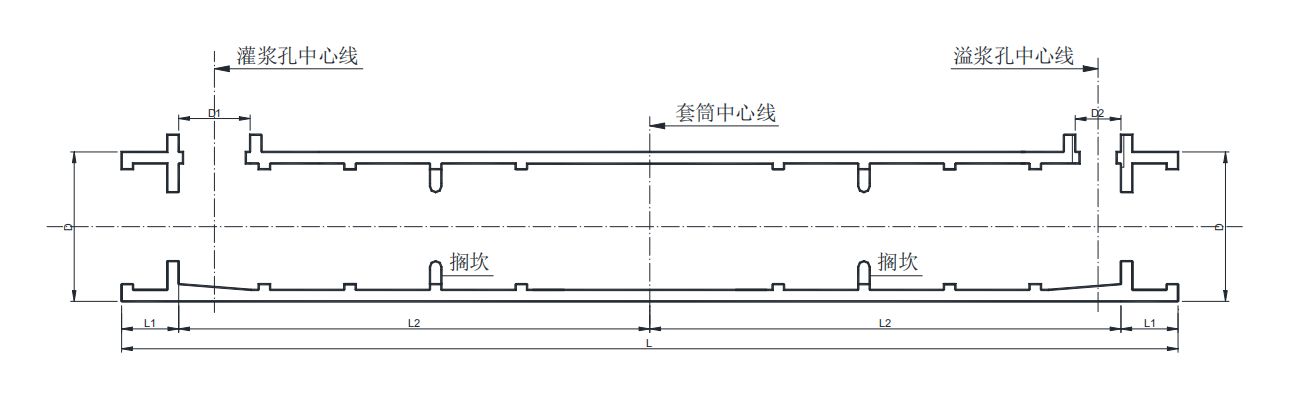

圖3.1.3 梁用全灌漿套筒示意圖
表3.1.2 梁用全灌漿套筒規格及主要尺寸一覽表
|
型號 |
連接鋼筋公稱直徑（mm） |
規格尺寸（mm） |
|||||
|
L |
L1 |
L2 |
D |
D1 |
D2 |
||
|
GT4 12 |
12 |
250 |
20 |
105 |
44 |
25 |
16 |
|
GT4 14 |
14 |
280 |
20 |
120 |
46 |
25 |
16 |
|
GT4 16 |
16 |
310 |
20 |
135 |
48 |
25 |
16 |
|
GT4 18 |
18 |
350 |
20 |
155 |
50 |
25 |
16 |
|
GT4 20 |
20 |
370 |
20 |
165 |
52 |
25 |
16 |
|
GT4 22 |
22 |
410 |
20 |
185 |
54 |
25 |
16 |
|
GT4 25 |
25 |
450 |
20 |
205 |
58 |
25 |
16 |
|
GT4 28 |
28 |
505 |
20 |
232.5 |
62 |
25 |
16 |
|
GT4 32 |
32 |
570 |
20 |
265 |
66 |
25 |
16 |
|
GT4 36 |
36 |
630 |
20 |
295 |
74 |
25 |
16 |
|
GT4 40 |
40 |
700 |
20 |
330 |
82 |
25 |
16 |
梁用分體式全灌漿套筒

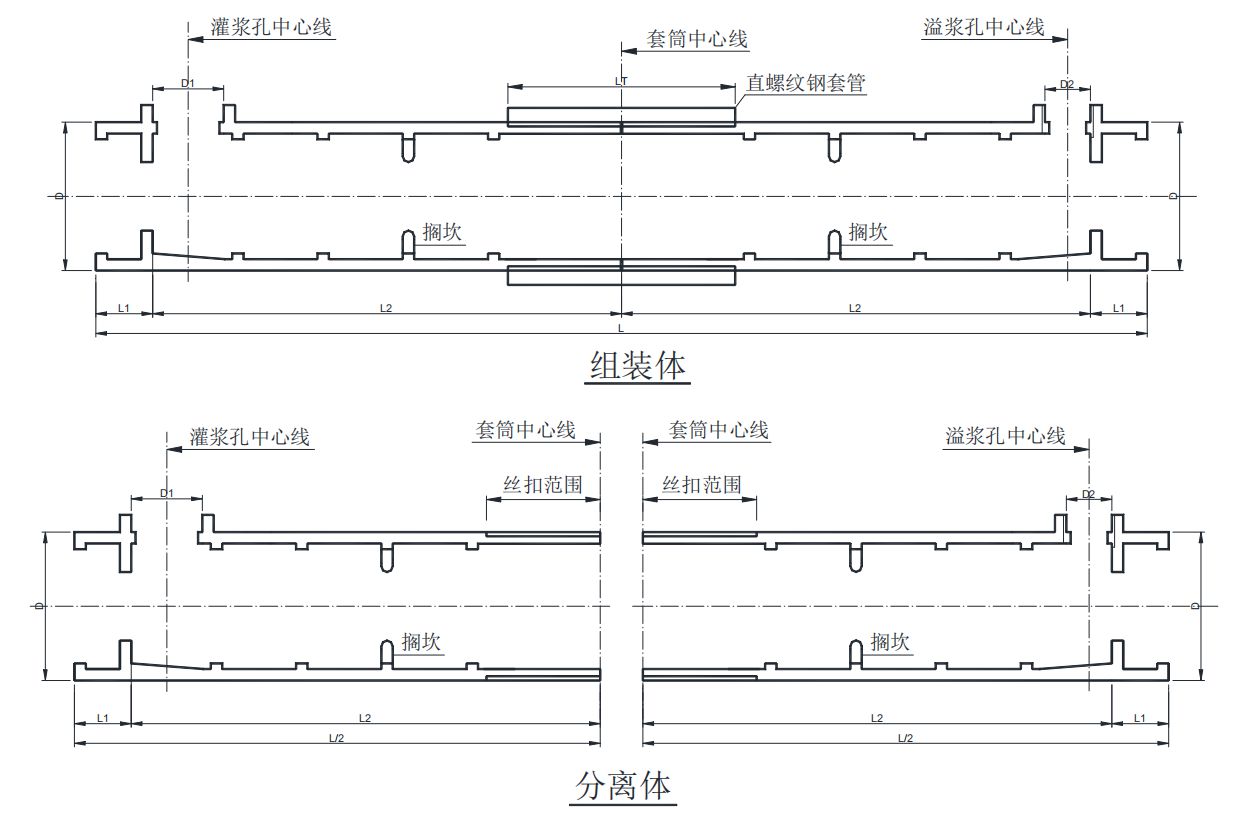

圖3.1.4 梁用分體式全灌漿套筒示意圖
表3.1.3 梁用分體式全灌漿套筒規格及主要尺寸一覽表
|
型號 |
連接鋼筋公稱直徑（mm） |
`套筒各部分尺寸（mm） |
直螺紋鋼套管尺寸（mm） |
||||||
|
L |
L1 |
L2 |
D |
D1 |
D2 |
LT |
DT |
||
|
GT4 18 |
18 |
350 |
20 |
155 |
50 |
25 |
16 |
75 |
60 |
|
GT4 20 |
20 |
370 |
20 |
165 |
52 |
25 |
16 |
80 |
62 |
|
GT4 22 |
22 |
410 |
20 |
185 |
54 |
25 |
16 |
90 |
64 |
|
GT4 25 |
25 |
450 |
20 |
205 |
58 |
25 |
16 |
100 |
68 |
|
GT4 28 |
28 |
505 |
20 |
232.5 |
62 |
25 |
16 |
115 |
74 |
|
GT4 32 |
32 |
570 |
20 |
265 |
66 |
25 |
16 |
130 |
78 |
|
GT4 36 |
36 |
630 |
20 |
295 |
74 |
25 |
16 |
145 |
86 |
|
GT4 40 |
40 |
700 |
20 |
330 |
82 |
25 |
16 |
160 |
94 |
4）接頭性能指標
鋼筋接頭性能卓越、品質一流，采用本套筒及配套使用的灌漿料續接的鋼筋接頭性能指標可達現行標準JGJ107規定的Ⅰ級接頭要求。

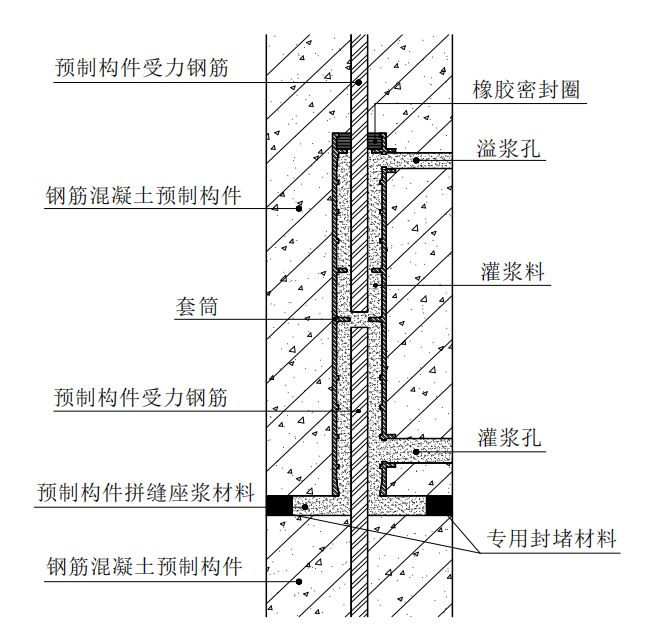

圖 3.1.5 受力鋼筋全灌漿套筒連接構造示意圖
圖3.1.6 鋼筋套筒連接接頭示意圖
5）施工工藝及流程
施工時將套筒套在拼縫一側預制構件的被連接鋼筋上，埋入預制構件內部。埋入時應確保套筒灌漿口及溢漿口外露（必要時用PVC管接長），并用專用橡膠塞密封好鋼筋和套筒壁之間的間隙、外露灌漿口、溢漿口及套筒另一端的鋼筋插入口，以防止預制構件混凝土澆筑時砂漿及污水進入套筒內部；拼縫另一側預制構件制作時被連接鋼筋按設計要求留出必要的搭接長度。
預制構件現場拼裝時，拔出橡膠塞，將預留鋼筋插入對應部位的套筒內，同時采用坐漿方式密閉拼縫，然后用專用設備將攪拌好的專用灌漿料從套筒灌漿口壓入，待套筒內部被灌漿料充滿后（灌漿料從溢漿孔流出）停止灌漿，按規定時間養護后即完成鋼筋連接處理。
圖3.1.7 全灌漿套筒固定方式示意圖
6）鋼筋接頭性能檢驗
達到現行標準GB1499.2,JGJ107中I級性能要求。檢驗指標：1）Rel、Rm；2）單向拉伸性能；3）高應力反復拉壓性能；4）大變形反復拉壓性能。
鋼筋接頭抗拉強度及型式檢驗報告見附件1，實物現狀見圖3.1.8。
